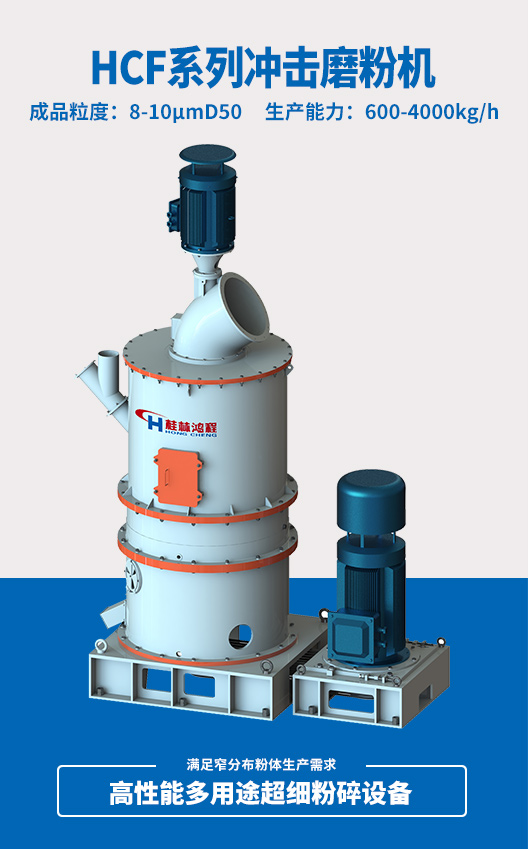

破碎成小于10mm的物料经气送装置传输入原料仓，经螺旋给料机送入主机腔进行磨粉，主电机通过皮带机构带动主机主轴转动，主轴上端固定转盘组件，随主轴同步高速旋转。物料被转子的锤头打散，撒向定子四周，随后在转子的高速旋转和空气涡流的共同作用下，发生相互碰撞、剪切、研磨，实现超细粉碎。由于鼓风机负压作用，气流由下往上升，物料被气流带起，合格的粉体由分级机顶部出粉口带出，较大颗粒由于重力作用，回到主机内部重新粉碎。合格的粉体随重力在旋风收集器下端出料，即为初成品。初成品在过渡仓螺旋输送下随气流上升进入筛分机，在筛分机转子叶片的作用下，较粗粉落回选粉下壳组件，从锥壳出料，较细的粉则随气流通过筛分机，在脉冲收尘器中收集。净化后的气流经脉冲除尘器侧面的管道流入鼓风机，整机系统内气流均在负压下流动，室内卫生条件较好。
| 物料品种 | 设备型号 | 装机功率(kw) | 规格(μm) | 产能(kg/h) | |||
| 主机 | 分级机 | 风机 | 装机功率 | ||||
| 针状焦(生焦) | HCF900 | 160/200 | 37+15 | 45+30 | 332.5 | D50=8-10 | 600-900 |
| 石油焦(生焦) | D50=8-10 | 1000-1500 | |||||
| 针状焦(生焦) | HCF1100 | 250/280 | 55+22 | 110+45 | 521.8 | D50=8-10 | 1000-1500 |
| 石油焦(生焦) | D50=8-10 | 1800-2300 | |||||
| 针状焦(生焦) | HCF1300 | 355/400 | 75+30 | 160+55 | 738.1 | D50=8-10 | 2000-2500 |
| 石油焦(生焦) | D50=8-10 | 3500-4000 | |||||
说明：产量与物料种类、物料成分、区域分布、原料颗粒大小相关，以上数据仅供参考。

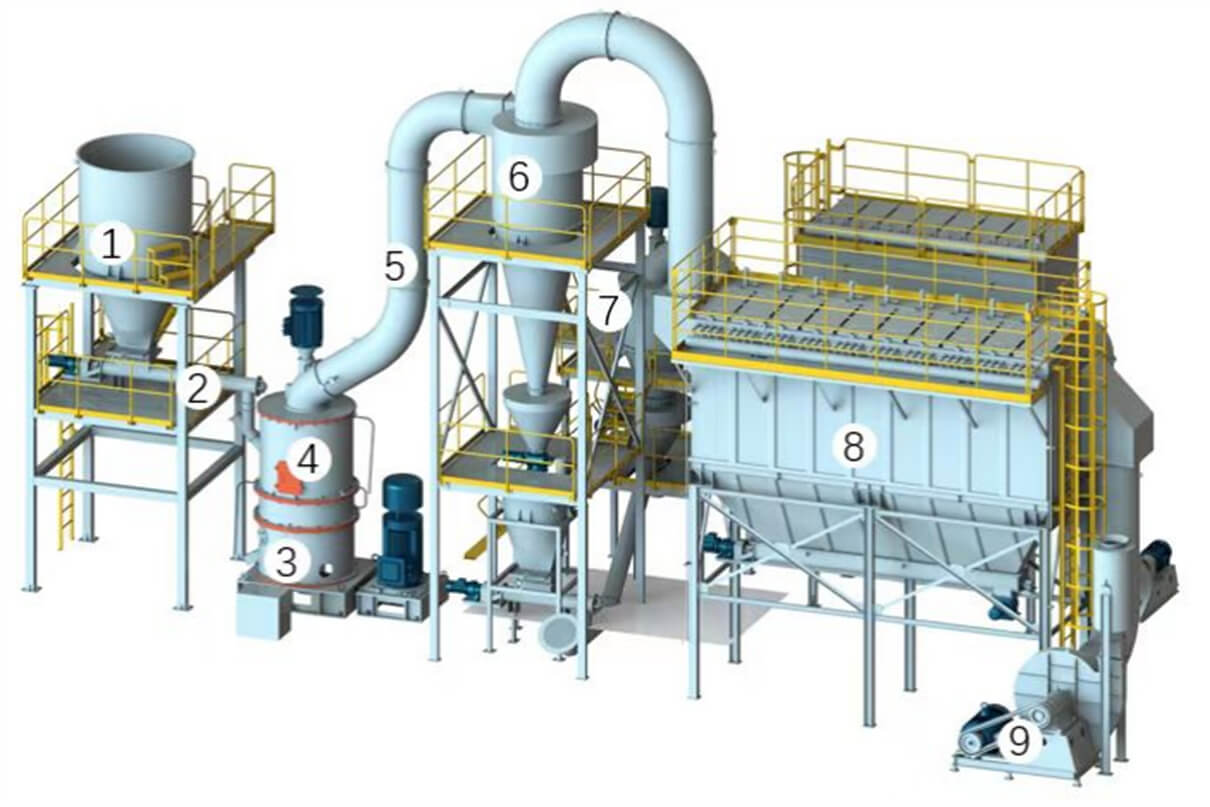

1、储料斗 2、输送系统 3、主机 4、分级机 5、管道系统 6、收集系统 7、筛分系统 8、收尘系统 9、鼓风机
