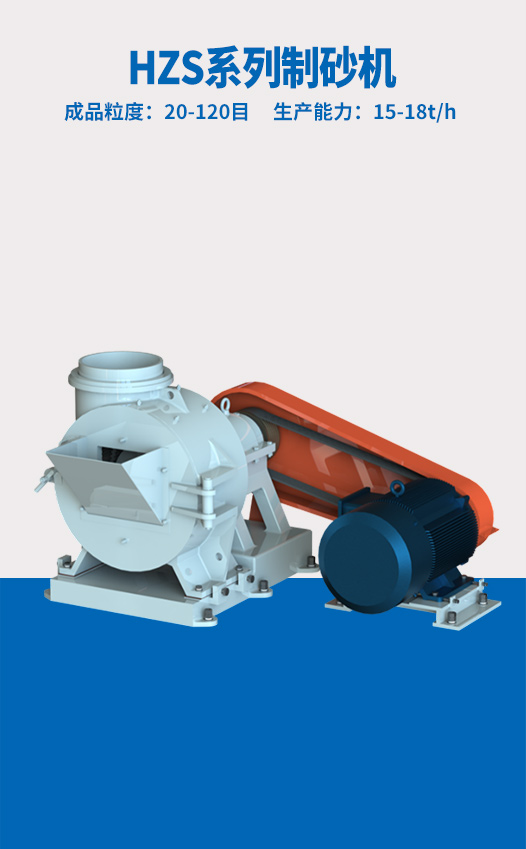

经破碎机破碎成小于15mm的物料，经传输机构送入制砂主机腔。主电机通过皮带机构，带动制砂机主轴和摆锤组件转动。物料受到高速旋转的摆锤撞击挤压而粉碎，合格的砂粒由顶部出砂口组件带出，随重力掉落进选粉组件，并从溜槽出料，即为成品。不合格的砂粒回到制砂机内部重新粉碎。粉状物料随气流上升通过选粉组件后进入分析机，其中粗粉落回选粉下壳组件，从溜槽出料，较细的粉则通过分析机，粒度较大的收集在大旋风中，从卸料阀排出，粒度较小的收集在脉冲收尘器中。整机系统内气流均在负压下流动，室内卫生条件好。
| 型号 | 入料粒径(mm) | 原料水份 | 产品细度 | 电机功率(kw) | 产量(t/h) |
| HZS980 | ≤15mm | ＜8% | 0.83-0.125mm(20-120目) | 110 | 15-18 |
| 注：以上技术指标以莫氏硬度3-4的物料为基准，石灰石易磨性(Bond)指数≤13kWh/t | |||||
| 5-20目 | 20-40目 | 40-60目 | 60-80目 | 80-90目 | 90-400目(粗粉) | 400-500目(细粉) |
| 5% | 5% | 10% | 25% | 35% | 5% | 15% |
